SMC片材的热膨胀系数
2025-05-21

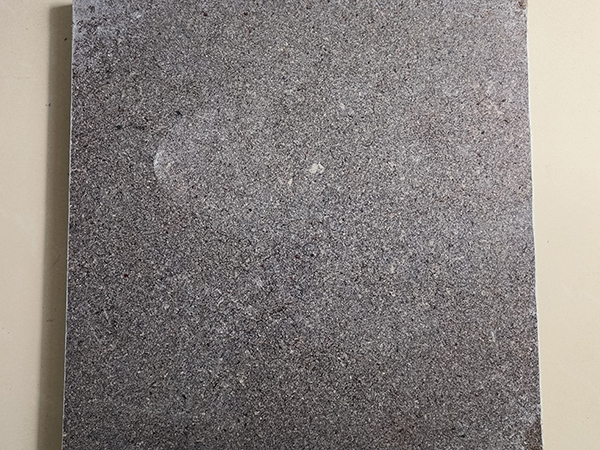

SMC（Sheet Molding Compound）片材是一种广泛应用于汽车、建筑、电子电器等领域的复合材料。它由不饱和聚酯树脂、玻璃纤维、填料和其他添加剂组成，具有高强度、耐腐蚀、易成型等优点。在设计和应用SMC片材时，了解其热膨胀系数（Coefficient of Thermal Expansion, CTE）至关重要，因为它直接影响材料在温度变化下的尺寸稳定性和与其他材料的兼容性。
1. 热膨胀系数的定义与重要性
热膨胀系数是指材料在温度变化下单位温度变化所引起的长度或体积变化的比例。对于SMC片材这样的复合材料，热膨胀系数通常以线性热膨胀系数（α）表示，单位为1/°C或1/K。热膨胀系数的大小反映了材料在温度变化下的尺寸稳定性。较高的热膨胀系数意味着材料在温度变化时更容易发生膨胀或收缩，这可能导致结构变形、应力集中或与其他材料的不匹配问题。
在工程应用中，热膨胀系数的匹配性尤为重要。例如，在汽车制造中，SMC片材可能需要与金属或其他复合材料结合使用。如果热膨胀系数差异过大，温度变化可能导致界面应力，从而影响结构的完整性和使用寿命。因此，了解和控制SMC片材的热膨胀系数对于确保其在实际应用中的性能至关重要。
2. SMC片材的热膨胀系数影响因素
SMC片材的热膨胀系数受多种因素影响，包括材料组成、纤维含量、填料类型、树脂基体以及加工工艺等。
2.1 材料组成
SMC片材主要由不饱和聚酯树脂、玻璃纤维和填料组成。树脂基体的热膨胀系数通常较高，而玻璃纤维的热膨胀系数较低。因此，SMC片材的整体热膨胀系数取决于树脂和纤维的相对含量。一般来说，随着玻璃纤维含量的增加，SMC片材的热膨胀系数会降低，因为纤维的刚性结构能够有效抑制树脂基体的热膨胀。
2.2 填料类型
填料在SMC片材中起到增强、降低成本和改进加工性能的作用。常见的填料包括碳酸钙、滑石粉、硅灰石等。填料的热膨胀系数通常低于树脂基体，因此增加填料含量可以降低SMC片材的整体热膨胀系数。然而，填料的种类和形状也会影响热膨胀行为。例如，片状填料（如滑石粉）比颗粒状填料（如碳酸钙）更能有效抑制热膨胀。
2.3 加工工艺
SMC片材的成型工艺（如模压成型）也会影响其热膨胀系数。在成型过程中，树脂的固化程度、纤维的取向和分布以及内部应力分布都会对热膨胀系数产生影响。例如，较高的成型压力和温度可能导致更紧密的纤维排列和更高的固化程度，从而降低热膨胀系数。
3. SMC片材的热膨胀系数范围
SMC片材的热膨胀系数通常在10⁻⁶/°C到50⁻⁶/°C之间，具体数值取决于材料配方和加工条件。以下是一些典型的SMC片材热膨胀系数范围：
-玻璃纤维含量较高的SMC片材：由于玻璃纤维的低热膨胀系数（约为5⁻⁶/°C），玻璃纤维含量较高的SMC片材的热膨胀系数通常较低，约为10⁻⁶/°C到20⁻⁶/°C。 -填料含量较高的SMC片材：增加填料含量可以进一步降低热膨胀系数，通常在15⁻⁶/°C到30⁻⁶/°C之间。
-普通SMC片材：对于玻璃纤维和填料含量适中的SMC片材，热膨胀系数通常在20⁻⁶/°C到40⁻⁶/°C之间。
需要注意的是，SMC片材的热膨胀系数在不同方向上可能存在差异。由于玻璃纤维在成型过程中可能呈现出一定的取向性，SMC片材在纤维方向上的热膨胀系数通常低于垂直于纤维方向的热膨胀系数。
4. SMC片材热膨胀系数的测量方法
测量SMC片材热膨胀系数的常用方法包括热机械分析（Thermomechanical Analysis, TMA）和膨胀计法。TMA是一种高精度的测量技术，通过监测材料在温度变化下的尺寸变化来确定其热膨胀系数。膨胀计法则通过测量材料在加热或冷却过程中的长度变化来计算热膨胀系数。
在实际测量中，需要注意样品的制备和测试条件。例如，样品的尺寸、形状和纤维取向应尽量与实际应用条件一致，以确保测量结果的准确性。此外，测试温度范围和升温速率也会影响热膨胀系数的测量结果。
5. SMC片材热膨胀系数的应用与优化
在工程设计中，了解SMC片材的热膨胀系数有助于优化材料选择和结构设计。例如，在汽车车身部件中，SMC片材的热膨胀系数应尽量与金属或其他复合材料相匹配，以减少温度变化引起的应力和变形。此外，通过调整SMC片材的配方和加工工艺，可以进一步优化其热膨胀系数，以满足特定应用的需求。
例如，增加玻璃纤维含量或使用低热膨胀系数的填料（如硅灰石）可以有效降低SMC片材的热膨胀系数。同时，优化成型工艺（如提高成型压力和温度）也有助于改善材料的尺寸稳定性。
SMC片材的热膨胀系数是影响其性能和应用的重要参数。通过了解和控制SMC片材的热膨胀系数，可以确保其在温度变化下的尺寸稳定性和与其他材料的兼容性。在实际应用中，通过调整材料配方、优化加工工艺和合理设计结构，可以发挥SMC片材的性能优势，满足不同领域的需求。
